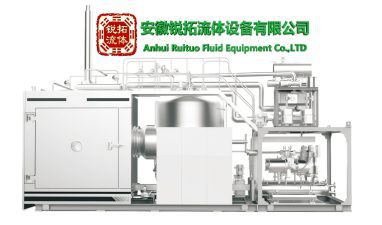

真空冷冻干燥机
发布时间：2026-04-29来源：安徽锐拓流体设备有限公司官方网站-粉体设备、消声设备专业生产厂家
真空冷冻干燥机，简称冻干机，是一种利用升华原理对物料进行脱水的专业设备。其工作核心是在低温（通常低于物料共晶点）和高真空的双重环境下，使物料中预先冻结的固态冰晶不经过液态直接升华为水蒸气，从而在最大限度保留物料原始物理结构、生物活性及营养成分的前提下实现干燥。
工作原理:
开机后将物料投入物料箱内进行冷冻物料的冷冻过程，一方面是真空系统进行抽真空把一部分水份带走；另一方面是物料受冻时把某些分子中所含水份排到物料的表面冻结，达到冷冻要求后，由加热系统对物料加热干燥，通过抽真空把物料中所含的水份带到冷冻捕集箱结冻，达到物料冷冻干燥要求。真空冷冻干燥（冻干）的核心原理是基于水的相态变化，特别是升华现象。
其标准工艺流程主要分为三个阶段：预冻阶段，将物料置于低温环境下使其完全冻结成固态，预冻温度必须低于物料的共晶点温度，通常设置在-20℃到-50℃甚至更低；升华干燥阶段（一次干燥），启动真空系统将干燥仓内的气压抽至远低于水的三相点压力（约611.73 Pa），通常为几帕到几十帕，在此真空条件下通过加热系统为物料提供升华潜热，使冰晶直接从固态升华为水蒸气，产生的水蒸气被设备内的超低温冷阱（温度通常为-40℃至-80℃或更低）捕获并凝华成冰霜；解析干燥阶段（二次干燥），在升华干燥完成后进一步提升搁板温度以去除与物料分子紧密结合的结合水，使物料的最终含水量可降低至1%-5%。
其中，共晶点和崩解温度是控制冻干工艺的两个关键参数。
真空冷冻干燥机被广泛应用于需要最大限度保留物料原始物理结构、生物活性及营养成分的领域，主要包括制药行业（如疫苗、抗生素、血液制品、菌种保存）、食品工业（如速溶咖啡、冻干水果、方便食品中的蔬菜包）以及生物科研（如微生物培养、酶、动植物组织标本的长期保存）等关键领域。
结构组成：
真空冷冻干燥机（冻干机）通常由制冷系统、真空系统、加热系统和控制系统四个核心系统组成，主要包括干燥箱（冻干箱）、冷凝器（冷阱）、制冷机组、真空泵、加热/冷却装置（搁板）以及电气控制元件等。
- 制冷系统
制冷系统为物料的预冻结和冷阱捕集升华出的水蒸气提供所需的冷量。该系统通常采用复叠压缩机组等技术，以实现超低温（如-80℃甚至更低）。其核心部件包括制冷压缩机、蒸发器（位于冷阱和/或干燥箱搁板内）及节流装置等，确保冷阱能达到-40℃至-80℃的低温。
- 真空系统
真空系统负责创建并维持冰升华所需的低气压环境（通常为几帕到几十帕）。该系统主要由真空泵（如油封旋片泵、罗茨泵，或它们的组合）、真空管道、阀门以及真空测量仪表构成。其性能指标包括抽气速度、极限真空度（可达1Pa或更低）和真空泄漏率。
- 加热系统
加热系统在升华和解析干燥阶段为物料提供所需的热量（升华潜热）。常见的加热方式包括辐射加热（如通过电加热板）和循环介质加热（如使用硅油作为导热介质在搁板内循环）。现代冻干机要求加热系统温度均匀、可控，以确保物料受热一致，干燥效果均匀。
- 控制系统
控制系统负责整个冻干过程的自动化运行与监控，采用PC组态软件与PLC、触摸屏（HMI）联控的方案。其核心功能包括：工艺曲线的预设、记录与实时显示；对温度、真空度等关键参数进行高精度PID调节；实现远程监控（如通过手机APP）及故障报警；支持数据存储与导出（如U盘转存）；并可集成在位清洗（CIP）和在位蒸汽灭菌（SIP）等自动化程序。
- 辅助系统
冻干机还可能配备多种辅助系统。例如：液压或气动压塞系统，用于在真空或惰性气体环境下自动压紧西林瓶胶塞；在位清洗（CIP）系统，用于自动清洗干燥箱和管道；在位蒸汽消毒（SIP）系统，用于对设备进行高温蒸汽灭菌，以满足无菌生产要求。
按结构分类：
钟罩型冻干机：冻干腔和冷阱为分立的上下结构，冻干腔没有预冻功能。该类型的冻干机在物料预冻结束后转入干燥过程时需要人工操作。大部分实验型冻干机都为钟罩型，其结构简单、造价低。冻干腔多数使用透明有机玻璃罩，便于观察物料的冻干情况。
原位型冻干机：冻干腔和冷阱为两个独立的腔体，冻干腔中的搁板带制冷功能，物料置入冻干腔后，物料的预冻、干燥过程无需人工操作。该类型冻干机的制作工艺复杂，制造成本高，特别适用于医药、生物制品及其他特殊产品的冻干。
按功能分类：
普通搁板型：物料散装于物料盘中，适用于食品、中草药、粉末材料的冻干。
带压盖装置型：适合西林瓶装物料的干燥，冻干准备时，按需要将物料分装在西林瓶中，浮盖好瓶盖后进行冷冻干燥，干燥结束后操作压盖机构压紧瓶盖，可避免二次污染、重新吸附水分，易于长期保存。
多歧管型：在干燥室外部接装烧瓶，对旋冻在瓶内壁的物料进行干燥，这时烧瓶作为容器接在干燥箱外的歧管上，烧瓶中的物料靠室温加热，通过多歧管开关装置，可按需要随时取下或装上烧瓶，不需要停机。
带预冻功能型：物料预冻过程，冷阱作为预冻腔预冻物料，在干燥过程，冷阱为捕水器，捕获物料溢出的水分。带预冻功能的冻干机，冷冻干燥过程物料的预冻、干燥等均在冻干机上完成，冻干机使用效率高，节省了低温冰箱的费用。
应用：
真空冷冻干燥机适用于高档原料药、中药饮片、海鲜、野生蔬菜、脱水蔬菜、食品、水果、化工医药中间体等物料的干燥。

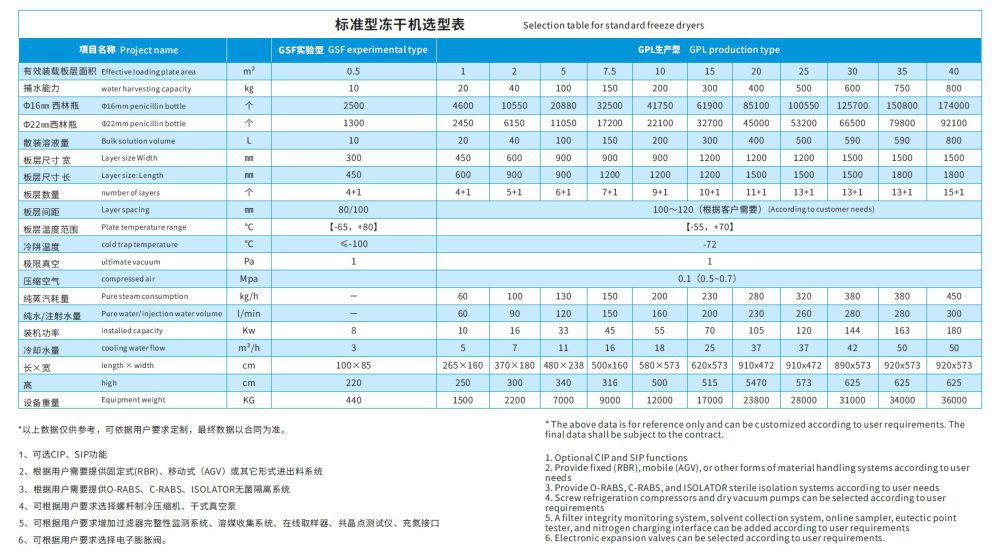

真空冷冻干燥机技术参数一览表：
冻干机型号中的数字代表该型号冻干机的冻干面积，用户应根据自己的需要，通过计算来确定需用多大冻干面积的冻干机。
冷阱是冷冻干燥过程捕获水分的装置，冷阱温度主要有-45℃左右、-60℃左右、-80℃左右等几个档次。
极限真空度体现冻干机的真空系统性能，生产型设备空载极限真空度可达≤1Pa。
板层温度范围通常为-55℃ ~ +80℃（空载），控温精度可达±1℃。
捕水能力指冷阱单次最大捕冰量，根据设备型号不同，捕水能力从几公斤到数百公斤不等。
降温/升温速率体现设备制冷/加热系统的性能，板层（冷媒）从常温降至-40℃所需时间应≤60分钟（降温速度≥1.0℃/min），从-40℃升至20℃所需时间同样应≤60分钟（升温速度≥1.0℃/min）。冷阱从常温降至-40℃的时长通常要求≤30分钟。
其他关键参数还包括装机功率、外形尺寸、整机重量。
此外，根据应用需求，设备还可选配多种功能，如自动进出料系统、CIP（在位清洗）/SIP（在位蒸汽消毒）功能、无菌隔离系统（如O-RABS， C-RABS， ISOLATOR）、共晶点测试仪、溶媒收集系统等。
选购参数：
1、冻干面积
2、冷阱温度
冷阱是冷冻干燥过程捕获水分的装置。
3、降温速率
降温速率体现制冷系统的制冷能力，在空载情况下,冷阱温度应在1小时内达到指标规定的最低温度。
4、极限真空度
极限真空度体现冻干机的泄漏情况及真空泵的抽气效率。
5、抽真空时间
冻干箱空载的抽空速度，应在半小时之内从大气压抽到15Pa。
6、板层温度均匀性及平整度：
板层温度的均匀性和平整度,对产品质量的均一性有很大的影响,温度均匀性和平整度越好，则冻干产品质量的均一性也越好。
7、控制系统
冻干机的控制系统类型及功能各异，对于实验系列的冻干机，主要应用于物料的冻干工艺摸索和少量试生产。因此，控制系统应可实时显示冻干过程参数并自动记录；设定、修改及有效地执行冻干工艺程序；具备通讯接口，便于数据采集、保存。
