工作原理与分类

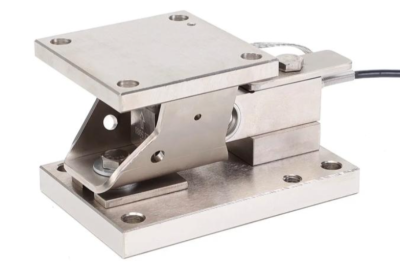

称重模块是一种基于剪切梁传感器技术的传感器应用结构，通过将称重传感器、负荷传递装置和安装连接件联成一体，将外力转换为电信号输出 。其核心设计解决了因安装不当导致的称量误差，确保传感器的精度及长期稳定性。

1. ‌静载称重模块‌：
   • ‌适用场景‌：主要用于侧向力较小的静载荷称重场合，如各种形状的容器、反应釜、槽罐改造。
   • ‌结构特点‌：安装方便，支持三点或四点支承系统，材质多采用不锈钢或镀镍碳钢以抵御腐蚀。
2. ‌动载称重模块‌：
   • ‌适用场景‌：适用于承受水平作用力的机械装置，如流水线、传送带及机械平台秤改造。

‌结构特点‌：

采用差异化限位设计，允许容器微量形变以维持测量精度，部分型号内置 HX711 芯片实现信号数字化处理。

技术参数与选型指标：

选型时需重点关注电气参数、防护等级及环境适应性，以确保系统稳定运行。

1. ‌电气参数‌：
   • ‌激励电压‌：标准激励电压通常为 10V，最大允许电压可达 15V。‌
   • ‌输出阻抗‌：常见为 350Ω±3Ω，输入阻抗为 390Ω±5Ω。‌
   • ‌额定输出‌：一般为 3mv/v±0.25%，综合误差控制在 0.02% 以内。
2. ‌防护与环境‌：
   • ‌密封等级‌：工业级模块防护等级通常达 IP68，部分紧凑型可选 IP54，能有效防止灰尘和水侵入。
   • ‌温度范围‌：工作温度范围多在 -20℃至 60℃之间，部分高温型号可耐受更高温度。
   • ‌防爆性能‌：易燃易爆环境需选择防爆型号，防爆等级符合 Ex ia Ⅱ C T6 或 Ex d IIC T6 标准。

行业应用：

称重模块广泛应用于化工、制药、仓储及食品行业，用于料斗、反应釜及生产线的存量控制与定量加料。
