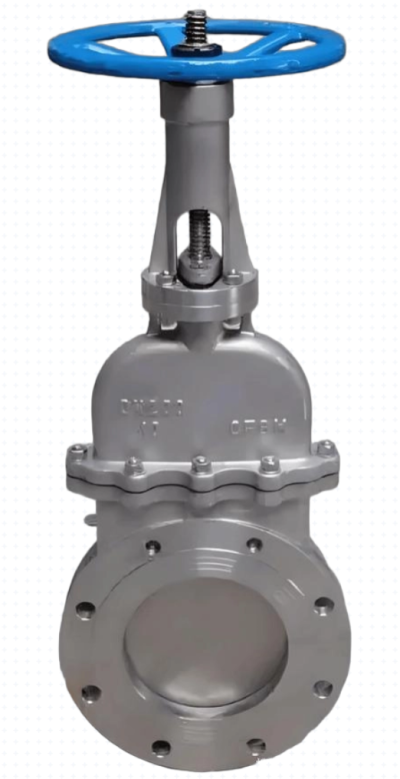

暗杆刀闸阀是一种采用暗杆结构设计的工业管道切断阀门，广泛应用于石油、化工、污水处理、造纸、矿山等行业，具有结构紧凑、流阻小、重量轻的特点，适用于含固体颗粒、纤维、浆料等介质的输送场景。
结构与工作原理
- 暗杆结构特点：阀杆螺母设计在阀体内部，阀杆隐藏在阀体内部无法直接观察，开闭闸板时阀杆只在原地做旋转运动而不产生上下移动。
- 优点：结构紧凑节省安装空间、阀杆受保护性好、耐腐蚀性能强、便于与电动气动驱动装置连接。
- 缺点：无法直接观察阀杆位置判断开闭状态，需通过指示器装置，维护检查相对复杂。
- 闸板类型：闸板分为刚性闸板和弹性闸板两类，通过楔形密封面实现自密封或强制密封。
- 刚性闸板：闸板做成整体结构。
- 弹性闸板：能产生微量变形以改善工艺性，弥补密封面角度加工偏差。
- 密封形式：支持金属硬密封与橡胶、PTFE 等软密封，闸板具备剪切功能可清除密封面杂质。
- 自密封：依靠介质压力将闸板密封面压向阀座保证密封。
- 强制密封：阀门关闭时需依靠外力将闸板压向阀座。
- 流道设计：采用穿透式流道设计降低流动阻力并防止介质沉积堵塞，部分型号在刀板上端安装硬聚四氟乙烯刮泥器防止粉尘砂砾进入填料盒。

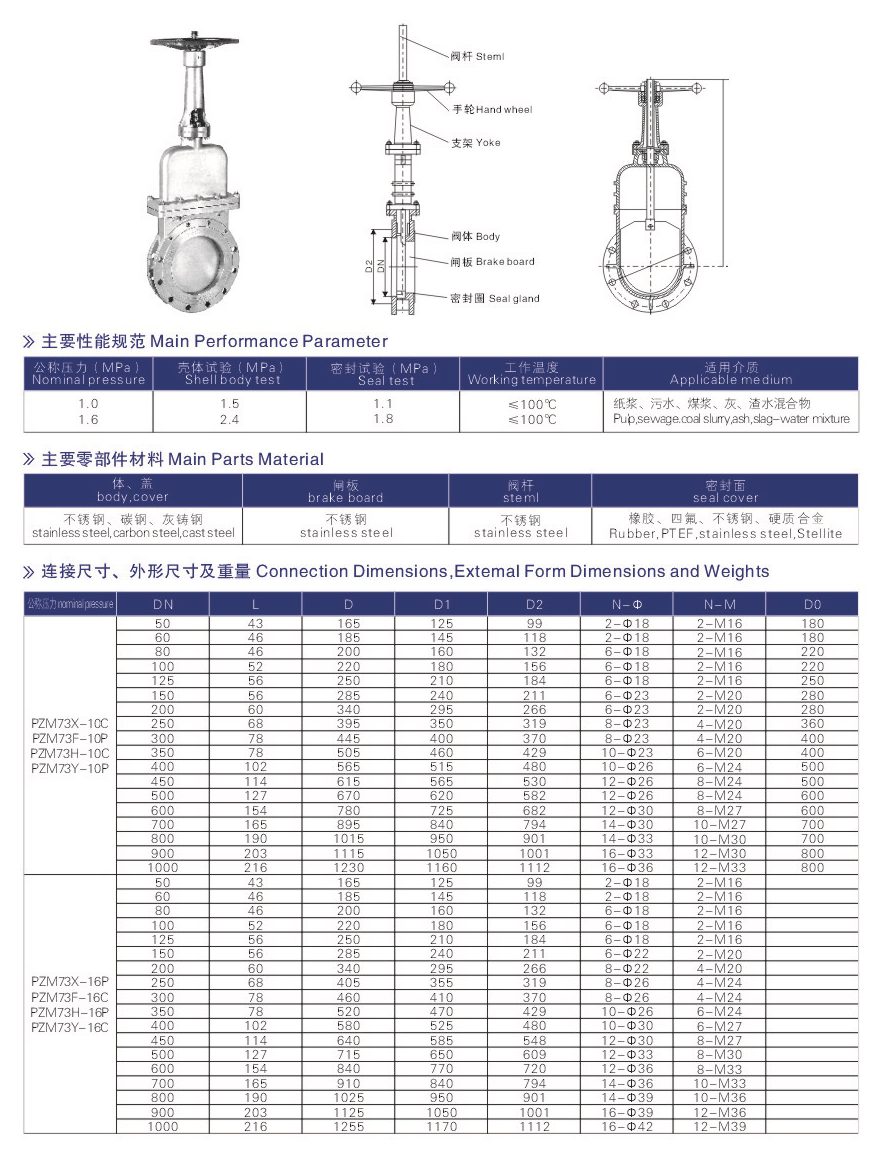

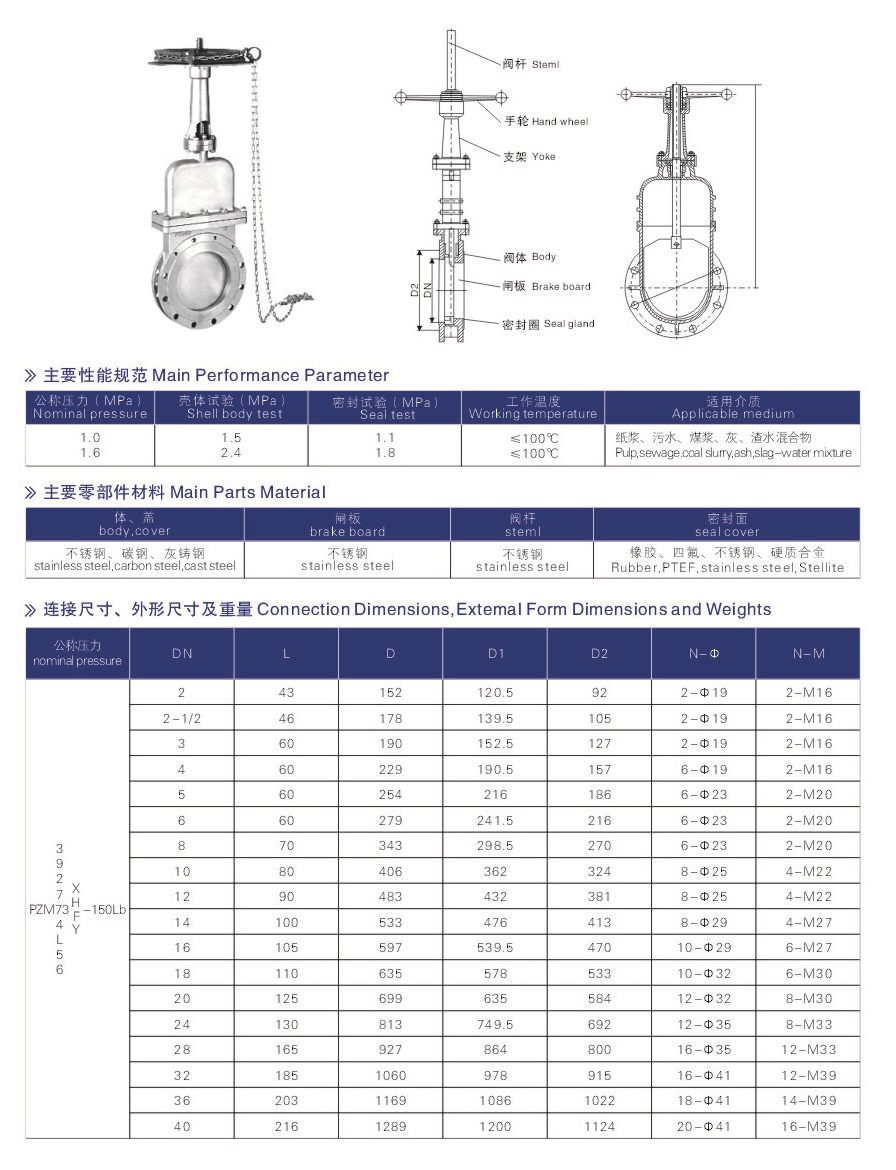

技术参数与执行标准
- 工作压力：公称压力常见有 PN0.6、PN1.0、PN1.6、PN2.5MPa 等，工作压力范围一般为 0.6-2.0MPa，部分防爆型号可达 4.0MPa。
- DN50-DN100 对应 16bar。
- DN125-DN200 对应 10bar。
- DN250-DN400 对应 7bar。
- DN600-DN900 对应 2-3bar。3
- 工作温度：温度适应范围 -29℃至 650℃，具体取决于密封材料。
- 橡胶密封：-20℃~80℃或≤80℃。
- PTFE 密封：-40℃~180℃或 -40℃~260℃。
- 金属硬密封：可达 425℃或更高。
- 公称通径：范围广泛，常见为 DN50-DN900mm，部分产品可覆盖 DN50-DN1200mm，甚至可定制 DN2000。
- 执行标准：产品设计制造符合多项国家标准。
- 设计制造：JB/T8691-1998。
- 结构长度：GB/T15188.2、GB/T12221-2005。
- 法兰连接：GB/T9113.1、JB/T79-94。
- 试验验收：GB/T13927-92、JB/T9092-1999。
- 驱动方式：涵盖手动、气动、电动多种类型。
- 手动：手轮、伞齿轮、链轮驱动。
- 气动：响应速度快，适用于快速切断场合，工作压力 0.4-0.8MPa。1百科
- 电动：便于远程控制，防爆电动型适用于易燃易爆环境，防爆等级如 Ex d IIB T4 Ga。
应用领域与选型指南
- 主要应用领域：广泛应用于多个行业的管道控制系统。
- 石油化工：高温高压工业流体控制系统、油气混合物输送。
- 环保污水处理：污泥输送、含渣浆液管道、城市污水处理。
- 造纸行业：木浆、废纸浆及纸料输送管道。
- 矿山行业：矿浆、煤泥、尾矿等粘稠物料输送。
- 食品加工：高粘度食品浆料如番茄酱、果酱、巧克力浆生产管道。
- 建材行业：石膏浆、水泥浆等粘稠建材浆料输送。
- 适用介质：包括纸浆、木浆、污水、煤浆、矿浆、灰渣混合物、纤维、粉尘、化学品、食品浆料、油气混合物等多种含颗粒或粘稠介质。
- 选型要点：根据工况需求选择合适配置。
- 材质选择：弱腐蚀介质选 304 不锈钢，强腐蚀介质选 316 或 316L 不锈钢阀体。
- 密封选择：含颗粒纤维介质选用带刃口具有剪切功能的刀型闸板，搭配 PTFE 或氟橡胶密封。
- 驱动选择：需要远程控制或接入自动化系统选用电动或气动驱动，易燃易爆环境必须选用防爆认证执行机构。
- 连接形式：对夹式或法兰式，对夹式包括普通对夹、梅花形（凸耳式）等。
- 安装与维护：安装时需水平或垂直布置，预留阀门驱动必要空间，定期维护确保灵活性。
- 安装前：检查阀门腔内和密封面不允许有污物或砂粒附着，校对阀门型号连接尺寸及介质流向。
- 安装时：各连接部位螺栓均匀拧紧，检查填料部位压紧保证闸板开启灵活。
- 维护保养：定期清洁阀门及周围环境，定期润滑阀杆，每年更换密封座与填料并检测闸板磨损情况。。
防爆型号：需定期检查防爆面完整性与密封性，校验执行机构防爆性能。
