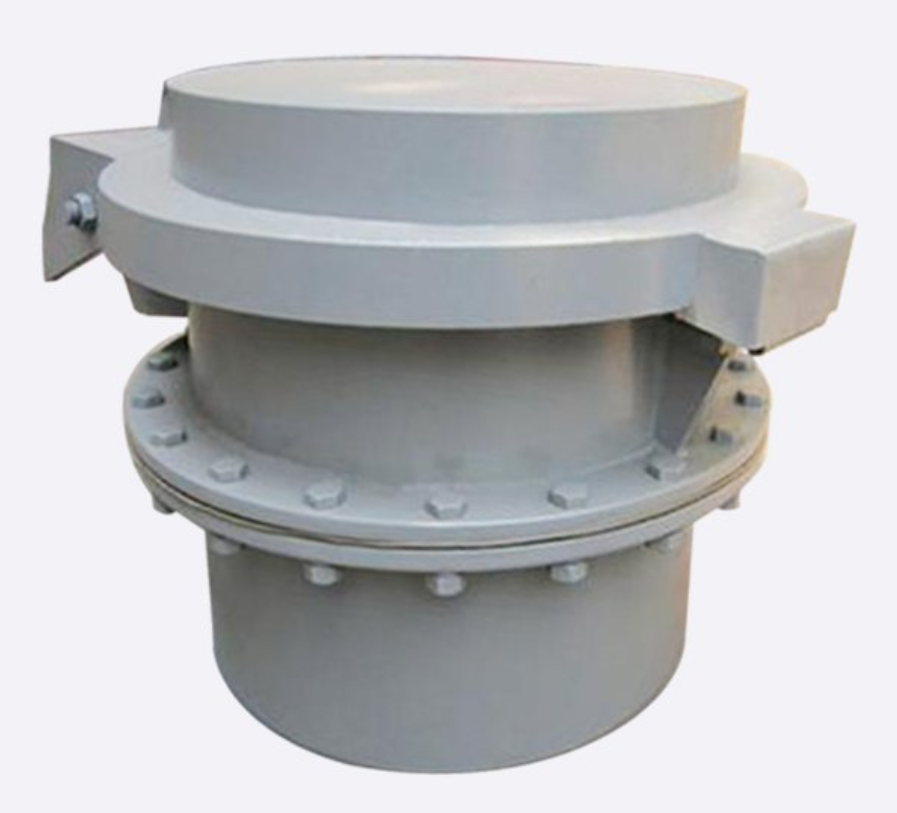

508型真空压力释放阀
发布时间：2026-04-26来源：安徽锐拓流体设备有限公司官方网站-粉体设备、消声设备专业生产厂家
真空压力释放阀是一种安装于储灰库顶部的自动压差控制装置，主要用于火力发电、建材、冶金、化工等行业的粉粒体贮仓压力保护，通过释放过量正压或补充空气消除负压，确保储仓安全 。该设备标准入口尺寸为 508mm，能够在温度≤80℃的环境下长期稳定运行，是灰库系统中不可或缺的安全保护装置 。
主要用途与应用场景
真空压力释放阀的核心功能是保护贮仓不受过量的正压和负压影响，维持内部压力在正常安全范围内。
- 适用行业：广泛适用于火力发电、建材、冶金、化工等行业的粉粒体贮仓顶部 。
- 保护机制：
- 正压保护：在灰库进气或温度升高导致内部压力过高时，自动开启释放压力，防止仓体变形或爆裂。
- 负压保护：在灰库排气或温度降低导致内部真空度过高时，自动开启补充空气，防止仓体被吸瘪 。
- 其他应用：除灰库外，部分型号也可应用于有防爆要求的场合或特定的压力容器保护 。
工作原理与结构特点
该阀门利用阀盖重量和大气压差来实现自动启闭，结构简单且无需日常维护 。
工作过程：
- 密封状态：当贮仓内压力维持在设定值内时，阀盖在压力作用下紧密接触阀座，保持静止密封。
- 压力释放：当仓内正压超过整定值时，仓内压力克服阀盖重量，将阀盖顶起释放压力，压力下降后自动复位 。
- 真空释放：当仓内负压超过设定值时，大气压推动真空环开启，空气进入贮仓消除真空，随后自动关闭 。
结构组成：
- 主要由平盖、弹簧环、隔膜、阀盖、阀座、档环、真空环、柱销等部件组成 。
- 排气口上盖通常采用铝合金材质，重量轻且对压力变化反应灵敏 。
- 阀体多采用耐腐蚀铸铁、不锈钢或铝合金结构，适应恶劣工业环境 。
技术参数
| 入口尺寸 (mm) | 标准透气值(Pa) | 最大透气值(Pa) | 使用温度(℃) | 重量(kg) | ||
| 压力 | 真空 | 压力 | 真空 | |||
| 508 | 769 | 220 | 2636 | 880 | ≤80 | 98 |
- 使用温度：≤80℃。连接方式：通常采用法兰连接，安装于贮藏库顶部 。
