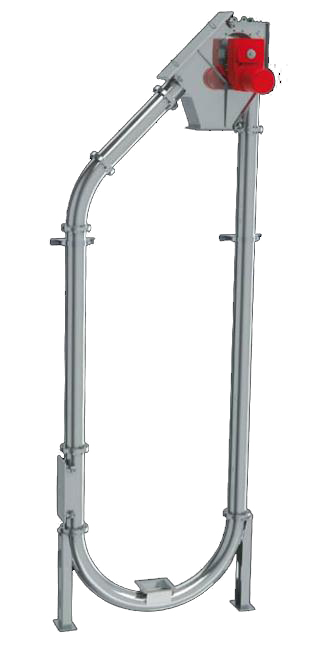

管链机
发布时间：2026-04-24来源：安徽锐拓流体设备有限公司官方网站-粉体设备、消声设备专业生产厂家
简介：
管链输送机（也称盘片式输送机）是用于粉状、小颗粒状及小块状散状物料的连续输送设备，可进行水平、倾斜和垂直组合三维输送，主要应用于精细化工、农药矿石、建筑材料、食品工业等领域 。

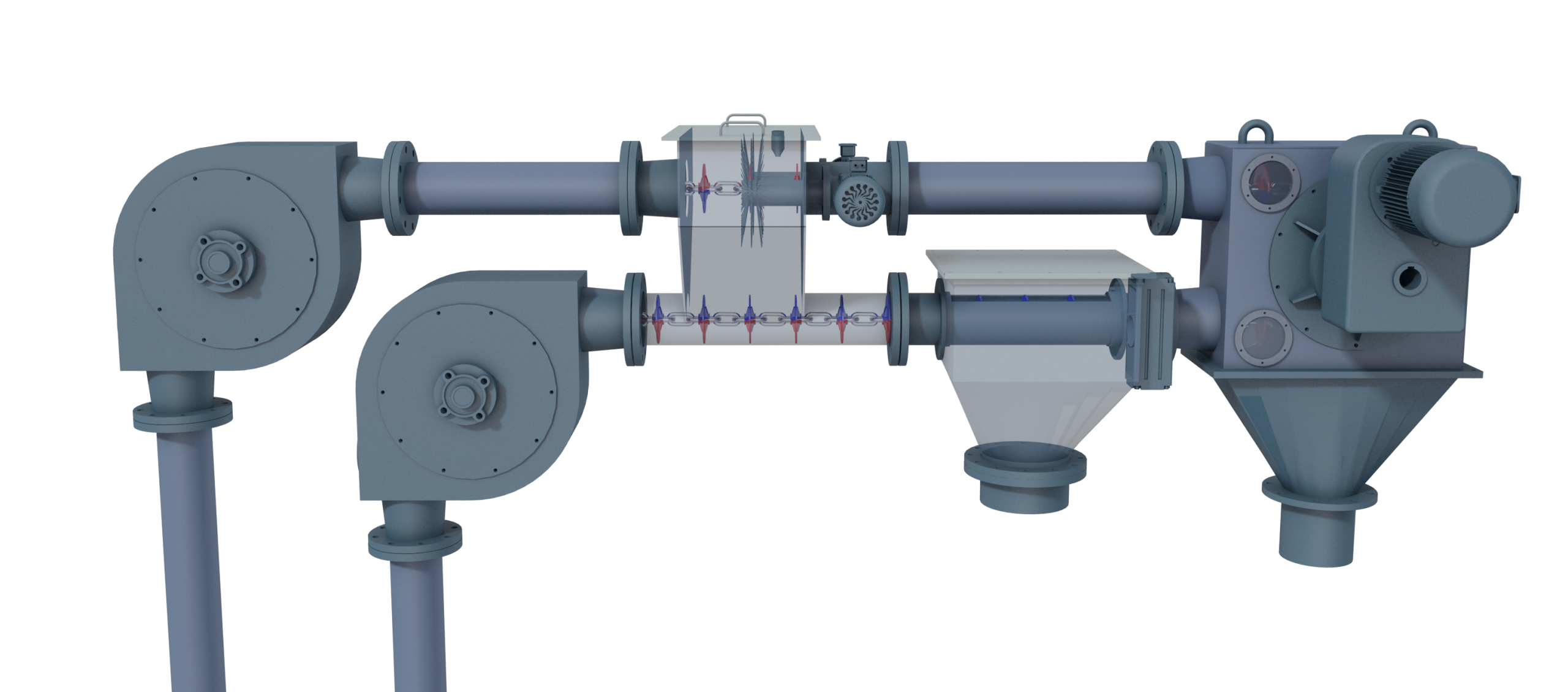

该设备通过密闭管道内的链片或圆盘刮板带动物料移动，水平输送时依靠链片推力形成稳定料流，垂直输送通过横向侧压力克服摩擦力实现连续提升。其结构由驱动装置、张紧装置、转向器和密闭管道等部件组成，采用优化链轮和耐磨输送盘设计，具备全封闭防尘、低能耗、低物料破损率特性。设备支持容积式计量输送，根据加料情况进口间距可超过10米，适配食品级不锈钢或尼龙材质管道，满足不同行业环境需求。

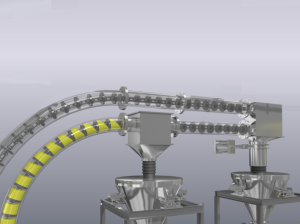

在密闭管道内，以链片为传动构件带动物料沿管道运动。当水平输送时，物料颗粒受到链片在运动方向的推力。当料层间的内摩擦力大于物料与管壁的外摩擦力时，物料就随链片向前运动，形成稳定的料流；当垂直输送时，管内物料颗粒受链片向上推力，因为下部给料阻止上部物料下滑，产生了横向侧压力，所以增强了物料的内摩擦力，当物料间的内摩擦力大于物料与管内壁外摩擦力及物料自重时，物料就随链片向上输送，形成连续料流。
应用领域：
精细化工: 颜料、染料、涂料、炭黑、钛白粉、氧化铁、陶瓷粉、重钙、轻钙、膨润土、分子筛、高岭土、硅胶粉、活性炭、化妆品等
农药矿石: 尿素、氯化铵、碳酸氢铵、苏打粉、固体农药、钨粉、农药助剂、铜精矿粉、煤粉、磷矿粉、氧化铝粉等
建筑材料: 水泥、陶土、黄沙、石英沙、粘土粉、硅石、石灰石粉、白云石粉、木屑粉、玻璃纤维、二氧化硅、滑石粉等
食品工业: 面粉、淀粉、谷物、奶粉、食品添加剂等。
产品特点：
1 容积式输送装置 , 可实现物料的输送和计量 。易于实现集中控制，提高自动化程度，满足现代企业对环境保护的要求。
2 结构紧凑，占用空间小， 可以三维改变输送方向。
3 被输送的物料从进口到出口法兰之间是处于密闭状态的。出口不必设置除尘器。 在输送物料时可 充装气体。运输中能保证没有粉尘泄漏到环境中。
4 物料沿着管子平滑输送，基本上没有内部运动，物料破损少，缓慢的弯道输送使很少的物料颗粒产生碎屑。
5 根据不同的加料情况，进口之间可相距超过10米远。
6 链轮有优化的肩，设计优化，使用硬化链条具有最小磨损。
7 特殊的输送盘，具有极低的磨擦系数和稳定的输送能力。
技术参数：
| 型号 | 链管直径（mm） | 输送量（t/h） | 输送距离（m） | 功率（Kw） |
| TC50 | DN50 | 0.5∽1.5 | 0∽60 | 0.18∽2.2 |
| TC80 | DN80 | 1∽3 | 0∽60 | 0.18∽3 |
| TC100 | DN100 | 2∽7 | 0∽60 | 0.55∽4 |
| TC125 | DN125 | 3∽10 | 0∽60 | 1.1∽5.5 |
| TC150 | DN150 | 8∽25 | 0∽60 | 2.2∽7.5 |
| TC200 | DN200 | 15∽50 | 0∽60 | 3∽15 |
| TC250 | DN250 | 30∽75 | 0∽60 | 5.5∽18.5 |
| TC300 | DN300 | 60∽120 | 0∽60 | 7.5∽22 |
