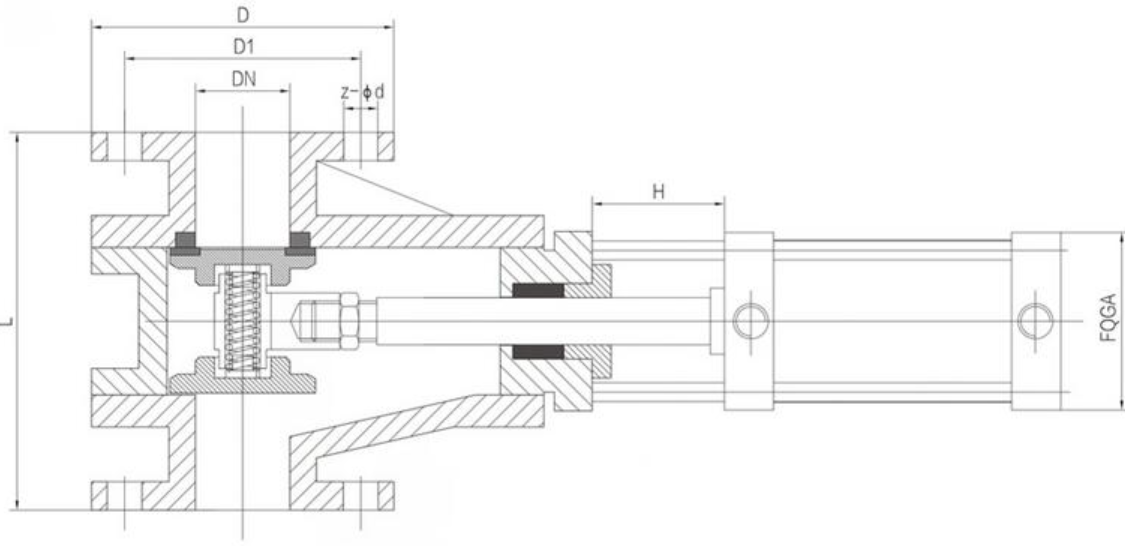

气动双闸板阀外形图

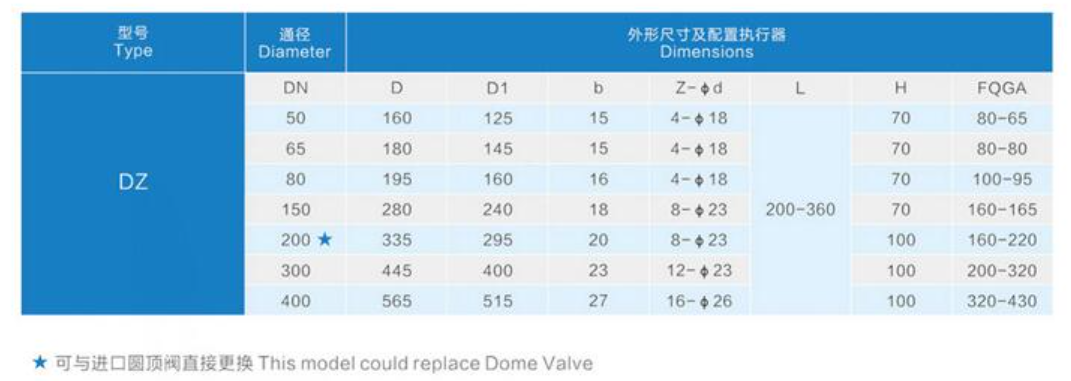

气动双闸板阀尺寸图

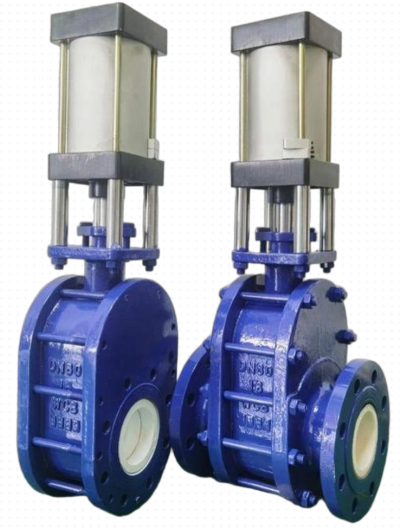

气动陶瓷双闸板阀是一种阀门，广泛应用于化工、电力、冶金、火力发电企业的粉煤灰气力输送、矿产加工、水处理及食品医药等行业。

该阀门采用上装式结构，核心部件为两块平行安装、具有耐磨与耐化学腐蚀性能的陶瓷闸板。其采用双闸板结构以实现双重密封，并由气动执行机构驱动，便于集成自动化控制系统，适用温度范围为-29℃至300℃

产品设计

气动陶瓷双闸板阀的核心结构包括陶瓷闸板、气动执行机构及密封部件。气动执行机构通过压缩空气的压力变化转换为机械运动，迅速而准确地控制陶瓷闸板的启闭。两块平行安装的陶瓷闸板在关闭时紧密贴合形成可靠的双向密封，开启时迅速分离确保流道畅通无阻，双闸板设计相比单闸板更优地防止了卡涩现象并提升了使用寿命。

阀门采用高纯度氧化铝或氧化锆等高性能陶瓷材料制造闸板和阀体，这些材料具有较高的化学稳定性、硬度以及耐磨、耐腐蚀和耐高温特性。双闸板结构在关闭时两个闸板同时向中间靠拢，形成双重密封，显著提高了密封性能。双保险设计通过在闸板两侧配置精细研磨的陶瓷密封面，实现双重密封与安全隔离，在主密封受损时次密封立即生效，有效阻断介质泄漏，提高了系统运行的安全性和可靠性，并便于在线维护和紧急响应。

技术优化方向包括密封件改进、流道优化与模块化设计。密封件改进采用氟橡胶O型圈和石墨填料等高性能密封件，以增强耐腐蚀性、耐高温性和防泄漏能力。流道优化通过对阀门内部流道的优化设计，减少介质流动时的阻力和湍流，提高流体输送效率。模块化设计使阀门便于拆卸和更换部件，简化维护过程并提高维修效率。

工作原理

气动陶瓷双闸板阀工作时，气动控制系统接收到电信号或气压信号后，驱动气动执行器内的活塞移动，通过连杆使两块陶瓷闸板沿垂直管道中心线相对移动。开启时，两块陶瓷闸板分别向两侧移动，露出中间通道，确保流道畅通无阻；关闭时，两块陶瓷闸板紧密贴合，依靠陶瓷材料的平滑度和高强度形成可靠的双向密封，有效阻隔介质流动。这一气动驱动机制响应迅速、控制精确，便于实现远程操控、自动化集成与精密调节。

主要分类

气动陶瓷双闸板阀可以按用户的要求接受不同的控制方式，如就地手控气动、集控系统和PLC或DCS系统。就地手控气动中，手控气动装置利用压缩空气的动能操作手控阀直接实现阀门的就地手控启闭；集控系统中，阀门自带的控制装置可接受集控系统提供的220V电压的控制信号实现远程控制；PLC或DCS系统中，阀门可接受PLC或DCS系统4-20mA电流信号实现自动控制。

应用领域

气动陶瓷双闸板阀广泛应用于煤化工、石油化工、橡胶、造纸、制药等管道中作介质的分流合流或流向切换装置。

气动陶瓷双闸板阀在化工行业应用于含有腐蚀性、磨蚀性介质的化学反应和输送过程，凭借其耐腐蚀性和耐磨性降低了维护成本和泄漏风险。

在矿产加工中，用于矿物浆料、矿砂等高磨损环境，双闸板设计和陶瓷材质有效延长了阀门使用寿命并保证生产线稳定运行。

在电力与冶金领域，适用于高温、高压的蒸汽、烟气排放系统，其耐高温、耐腐蚀特性确保系统的快速切断。

在水处理设施如污水处理和海水淡化中，高密封性避免了污水渗漏，保护了环境免受污染。

在食品医药行业，陶瓷材料的非毒性、易清洗特性使其适用于要求高度卫生的食品、药品制造过程。
