结构尺寸图

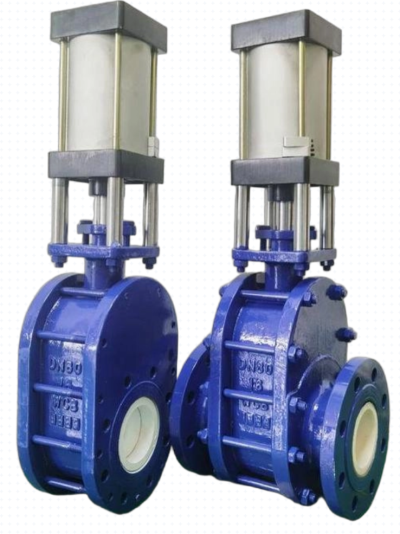

双闸气锁耐磨阀(又称双闸板阀、双插板阀)采用双闸板:双面密封，密封圈采用具有极好的机械性能和耐磨性能的陶瓷或者鸡钢，硬度可达60-90HRC，解决了密封面因物料冲刷而易被冲蚀、寿命不长的问题，为用户带来理想的使用效果和经济效益，有利于设备的检测和运行调节，从而使整体运行的安全性、经济性明显提高。

工作原理：

当气源从上进气口通入时，阀杆带动阀板向下运动，阀门关闭。当气源从下进气口通入时，阀杆带动阀板向上运动，阀门开启。
阀板与阀座之间加载弹簧，弹簧弹力始终使阀板压向阀座保证阀门的密封性，又容许阀板在垂直上下方向移动，这有助于补偿阀门零件的热胀冷缩，并能克服任何背压变化对密封的影响与防止颗粒介质进入两密封面之间。
在启闭过程中，阀板能产生自转，使得密封面之间产生研磨、抛光作用，而且由于阀体对通道偏心，在开启排卸物料时，会产生涡流，形成的物料旋涡会自行清扫阀门内腔。
所有的这些特点，使得这种阀门具有超长的使用寿命，为您的系统安全运行提供了可靠的保证。

• .料口全流通无阻档物，有压缩空气自动吹堵装置，卡灰、积灰  现象少。
• .耐磨性好，使用寿命长。
• .可任意位置、角度安装。结构紧凑，安装方便。
• .密封圈可更换，节约了成本。
• .高温场合使用效果好。
