棒条阀又称棒条闸门或卸料调节器，是用于建材、矿山、冶金等行业控制≤50mm颗粒物料的工业设备，主要解决中小型固体块状物料的输送、筛选及给料工艺需求。其工作温度范围≤300℃，通过抽插棒条组形成可调栅板间隙，实现物料流量控制，支持手动调节＞50mm颗粒的通过尺寸^。

该设备采用优质型钢焊接框架，结构兼具刚性与灵活性，单层或双层设计可适配不同场景，操作方式涵盖手动、气动、电液动三类。相比传统平板闸门，其棒条组件可实现无卡阻启闭，具有免维护、寿命长等特点，规格覆盖300×300至3000×3000mm范围，适用于常压环境下的物料双向流动控制。

棒条阀的用途

单层、双层棒条阀是根据建材、矿山、冶金等行业对中小型固体、块状物料的输送控制、给料等工艺的需要而研制的一种新型闸门，适用于≤50mm物料控制。

结构特点

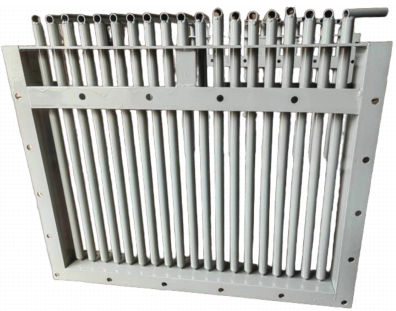

棒条阀结构相对简单，操作相对简便，无卡阻现象，克服了平板闸阀因物料颗粒大所造成启闭力大，甚至关不进去的缺点。该阀主要由框架和可抽插的棒条组成。由于该阀采用单根棒条操作，其产品型号分为单层和双层设计，双层结构可增强承载力，适用于较大口径或重载工况。其整体结构为优质型钢焊接，结构稳定。该阀支持手动、气动、电液动等多种驱动方式，以适应不同工况需求。^]该阀适用于中小型晶状、块状物料的控制。

技术参数与规格

棒条阀的产品型号包括单层和双层，公称规格范围从300×300毫米至2500×2500毫米，最大可达3000×3000毫米，驱动方式涵盖手动、气动和电液动。其适用于控制≤50毫米的颗粒状、块状物料，工作温度范围≤300℃。

通过抽插棒条组形成可调栅板间隙，通常调节范围为5-50毫米，部分型号可调至大于50毫米，用于精准控制物料流量。对于气动型，工作气压为0.4-0.6兆帕，气动响应时间≤10秒；电液动推力为5-50千牛。阀体承压能力≤0.1兆帕。密封性方面，棒条与框架间隙≤1毫米。流量调节比可达1:10，例如通过调整棒条开度实现10%-100%额定流量。启闭寿命在常规工况下≥10万次，采用耐磨材质可延长至20万次。

主要材质包括优质碳钢（如Q235B、WCB）和不锈钢，连接形式为法兰连接。外形尺寸具体数据可参考各规格尺寸表。

工作原理

适用介质：

50mm以下颗粒物料

适用温度：≤300℃

棒条闸门结构简单，易操作，无卡阻，能随时调整通过物粒的大小(经调整能通过＞50mm物料)。本闸门采用优质型钢焊接，刚性强、使用寿命长、基本无维修量，是中小型晶状、块状物料控制的理想设备。本阀是根据建材、选矿、冶金等行业对中小型固体块状物料的输送、控制、筛选、给料等工艺的需要而研制的一种新型闸门，适用于≤50mm物料控制。

主要外形及连接尺寸

操作与维护

棒条阀的正确操作与定期维护是确保其长期稳定运行、发挥最佳性能的关键。操作人员必须经过严格的培训和学习 ^[19]。

安装与操作

安装时两法兰间必须加密封垫片，然后均匀锁紧连接螺栓。运行时不得对抽出的棒条进行猛烈撞击，以免棒条变形无法复位。切断物料流通时，必须从两边依次插入棒条。

棒条闸门一般为常开型，物料处于流通状态，根据工况需要切断或调节时，需逐个插入棒条以阻止物料流通，也可通过调整棒条间的间隙来控制物料的大小。

安全防护

操作前需进行安全检查，操作人员必须经过严格的培训和学习。安装及调试维护时，工作人员需穿戴符合要求的工作服、安全鞋、手套、护目镜等防护用品，使用前需确认设备与控制系统连接正常且工况满足要求，调试和维护时必须切断电源。需定期进行设备管理和维护、检修和保养，严格按照使用规程操作，及时对故障进行预处理。

控制方式

棒条阀支持多种驱动方式。手动控制通过手动操作阀门手轮、手柄等部件实现，操作简单，无需额外动力源，适用于操作频率较低、控制精度要求不高的场合。气动控制通过气源控制阀门开闭，响应速度快，控制精度高，工作稳定可靠，但需要额外的气源和气路系统。电动控制通过电动执行机构控制，响应速度快，控制精度高，适用于复杂的控制操作，只需连接电源和控制信号，但控制系统相对复杂。液动控制通过液体压力控制阀门开闭，工作稳定可靠，推力大，适用于中大型系统的控制，但运行成本较高。电液混合控制结合电动和液动优势，通过电动机驱动液压泵来传递动力。

存放与维护

若设备长期存放，不允许露天存放或堆置。
